UML类之间的六大关系总结

在UML类图中，常见的有以下几种关系:

• 泛化（Generalization）
• 实现（Realization）
• 关联（Association)
• 聚合（Aggregation）
• 组合 (Composition)
• 依赖 (Dependency)

各种关系的强弱顺序：

泛化= 实现> 组合> 聚合> 关联> 依赖

泛化（Generalization）：

类之间的继承关系用泛化。

【箭头指向】：带三角箭头的实线，箭头指向父类

实现（Realization）

类实现接口的关系使用实现。

【箭头指向】：带三角箭头的虚线，箭头指向接口

关联（Association)

类之间的拥有关系用关联。

【箭头及指向】：带普通箭头的实心线，指向被拥有者

聚合（Aggregation）

聚合是一种弱的整体与部分的关系，整体可以脱离部分而单独存在。

【箭头及指向】：带空心菱形的实心线，菱形指向整体

组合(Composition)

组合是一种强的整体与部分的关系，整体不可脱离部分而存在。

【箭头及指向】：带实心菱形的实线，菱形指向整体

依赖(Dependency)

依赖是一种使用的关系。

【箭头及指向】：带箭头的虚线，指向被使用者

总结

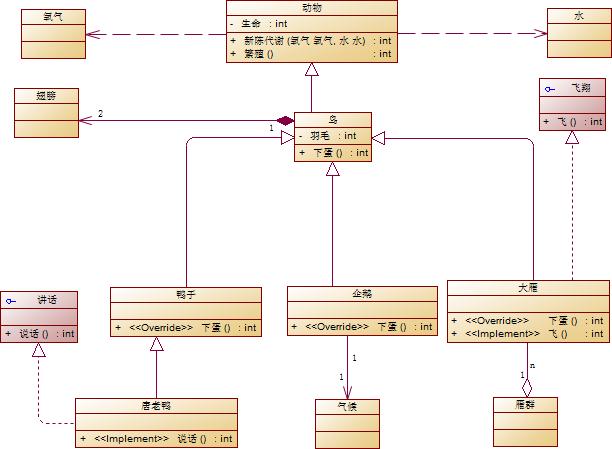

一个完整的uml类图。
